Đầu báo beam

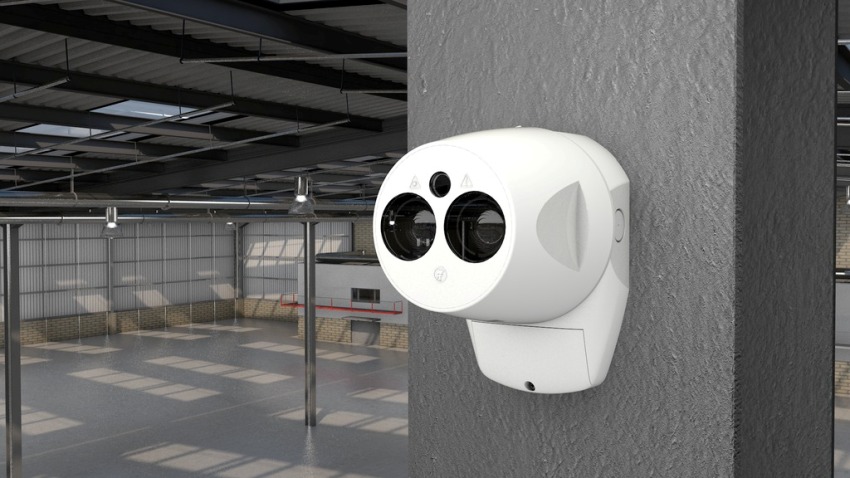

Đầu báo beam là thiết bị báo khói bởi đường truyền ánh sáng tia chiếu thu phát. Đầu báo khói beam được lắp đặt ở những nơi mà khói sinh ra từ một vụ cháy có thể cắt ngang tia chiếu giữa đầu phát và đầu thu. Đầu thu của thiết bị sẽ liên tục kiểm tra theo dõi và phân tích cường độ các tia chiếu được phản hồi từ đầu phát. Khi có khói cắt ngang, cường độ các tia chiếu thu lại được sẽ thấp xuống đến ngưỡng báo cháy. Tín hiệu báo động sẽ tự động được truyền về tủ trung tâm báo cháy dưới hình thức tiếp điểm khô.

1. Tất cả thông tin về đầu báo beam có tại đây

Nguy cơ xảy ra cháy nổ là thường xuyên. Nó có thể ở bất cứ nơi đâu và bất cứ khi nào. Việc phòng cháy chữa cháy là việc bắt buộc cho mỗi công trình. Nhưng hãy chủ động phòng cháy hơn là để tới khi cháy mới chữa. Việc đó chỉ là chữa cháy, chống cháy lan. Còn không thể giúp cứu vãn được vị trí xảy ra cháy. Chính vì thế mà chúng ta luôn lắp đặt hệ thống phòng cháy trước các thiết bị chữa cháy. Đầu báo beam - chủ động với thiết bị mới hiện đại, tích hợp công nghệ cao để báo cháy ngay từ phút đầu. Điều đó giúp chúng ta chữa cháy kịp thời ngay từ khi mới phát sinh

Hiện nay chúng tôi đang cung cấp một thiết bị báo cháy mới - đầu báo khói beam. Thiết bị này dễ cài đặt, giá rẻ, lắp đặt mọi nơi có không gian rộng lớn mà lợi ích chi phí. Vậy thiết bị này cụ thể có ưu, nhược điểm gì ? Lắp đặt, cơ chế hoạt động, bảo trì, chi phí trang bị ra sao ? Bài viết dưới đây sẽ cung cấp toàn bộ các thông tin cần có về đầu báo cháy Beam

2. Điểm yếu của đầu báo khói beam

Đầu báo khói beam là thiết bị phòng cháy, không thể sử dụng không ngưng. Để thiết bị này hoạt động ổn định, quý khách hãy thực hiện bảo trì hệ thống. Theo chỉ dẫn của nhà sản xuất sản phẩm và quy định của luật phòng cháy chữa cháy. Và việc bảo trì thiết bị phải dựa trên căn cứ thực tế nơi thiết bị được lắp đặt, sử dụng

Đầu báo khói beam là một thiết bị PCCC điện tử. Thiết bị báo khói này được sản xuất theo công nghệ hiện đại. Tuy nhiên thiết bị này có thể hư hỏng do tác động của môi trường bất cứ khi nào. Chính vì vậy mà chúng ta nên kiểm tra, bảo dưỡng khoảng 6 tháng 1 lần. Nếu có thể thì chúng ta tự kiểm tra, test. Nhưng nếu chúng ta không có các dụng cụ kiểm tra. Thì hãy liên hệ với chúng tôi để được hỗ trợ tư vấn và có các nhân viên kỹ thuật thực hiện chuyên nghiệp

3. Tính năng, tác dụng của đầu báo beam

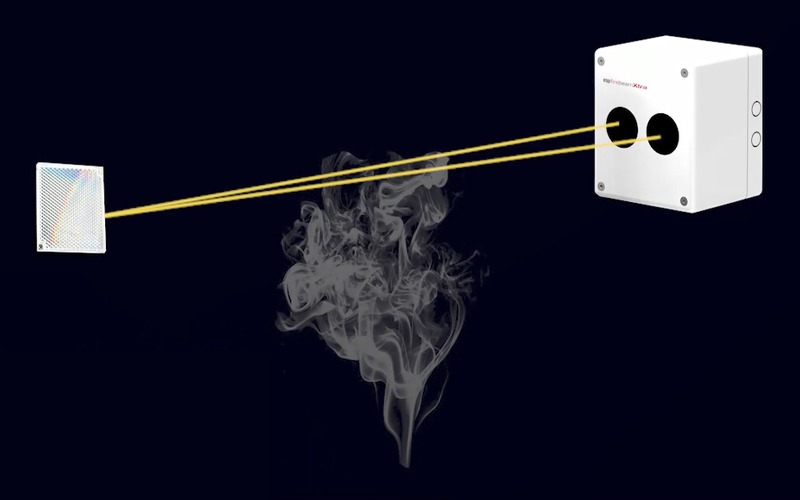

Đầu báo beam bao gồm một đầu phát và một đầu thu. Đầu báo được lắp đặt ở những nơi mà khói sinh ra từ đám cháy. Khói sẽ bay lên và cắt ngang qua tín hiệu hồng ngoại giữa đầu phát và đầu thu thiết bị. Đầu thu beam có nhiệm vụ thu nhận duy trì cường độ các tia sáng chiếu đến từ đầu phát. Khi khói từ vụ hoả hoạn làm ngắt quãng, mờ nhạt tín hiệu chiếu tới đầu thu và dặt tới mức quy định. Thì tín hiệu báo cháy sẽ được kích hoạt báo động

Đầu báo khói beam có khả năng phát hiện những vụ cháy nguy hiểm trong thực tế. Trong khi những loại thiết bị báo cháy, báo khói khác thường không thể phản ứng nhanh. Hoặc cảnh báo thiếu chính xác khi có sự cố hỏa hoạn. Một số nơi mà chúng ta thường trang bị, lắp đặt hiệu quả nhất như: Hội trường, nhà hát, bảo tàng, nhà thờ, nhà máy, đường hầm, trang trại, nhà kho, buồng tiêu âm, các khu vực có vận tốc gió lớn… Đó là những nơi có diện tích không gian trống lớn, thông thoáng từ 8m tới hàng trăm mét

Đầu báo khói Beam có thể được sử dụng kết hợp cùng với những loại đầu báo khói truyền thống khác để tạo ra một hệ thống cảnh báo có cháy toàn diện hơn.

4. Cách thức hoạt động của đầu báo khói beam

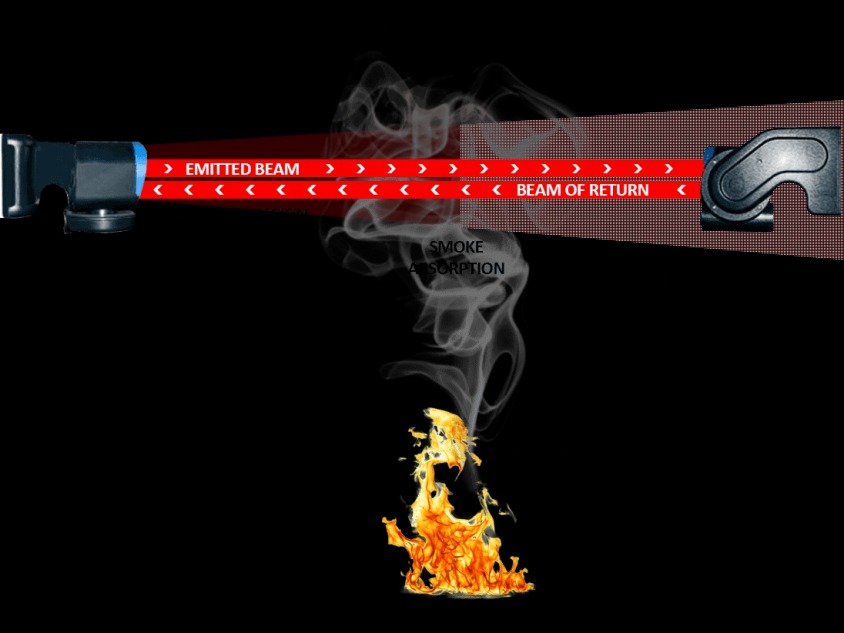

Đầu báo khói beam hoạt động dựa theo nguyên tắc ánh sáng bị ngăn chặn. Khi có hoả hoạn, khói từ khu vực cháy bay lên. Di chuyển tới khu vực đặt tia chiếu, cắt ngang đường hồng ngoại của đầu báo beam. Khói sẽ làm suy yếu tín hiệu hồng ngoại từ nơi phát tới nơi thu. Khi khói làm mờ tín hiệu hồng ngoại đạt tới ngưỡng báo động được cài đặt trước. Đầu báo beam sẽ phát tín hiệu báo động có hoả hoạn trong khu vực. Tia hồng ngoại của đầu phát tạo ra bởi diot quang của đầu thu và chuyển hoá thành tín hiệu điện thế. Tín hiệu này được liên tục khuếch đại và dẫn vào bộ vi xử lý thông qua một mạch chuyển đổi tương tự ra số. Tín hiệu tia hồng ngoại sau khi lưu trữ trong bộ vi xử lý. Sẽ được ứng dụng để tham khảo và đối soát với các tín hiệu tia nhận được sau này.

Khi sự thay đổi giữa cường độ chùm tia hiện tại và dữ liệu cài đặt cố định vượt quá ngưỡng quy định. Thì tín hiệu báo khói sẽ được chuyển tới trung tâm và phát tín hiệu báo động. Nếu tia hồng ngoại bị thay đổi đột ngột tới hơn 90% ( không đúng như việc bị khỏi cản trở từng bước) trong vòng hơn 9 giây. Thì sẽ xuất hiện tín hiệu báo lỗi hệ thống và đầu báo này sẽ tự động reset về trạng thái ban đầu khi vật cản được di chuyển ra khỏi chùm tia chiếu.

Bộ vi xử lý của đầu báo beam cũng tự điều chỉnh, khi có thay đổi cường độ tín hiệu hồng ngoại nhận được thay đổi. Như theo thời gian, nguyên nhân gây ra có thể do ô nhiễm quang học. Những thay đổi này ít khi xảy ra, nhưng nó từ từ làm giảm dần cường độ sóng của chùm tia hồng ngoại. Bộ vi xử lý sẽ thu nhận và thay đổi lại. Bằng cách đưa tín hiệu tới gần mức dữ liệu đã được cài đặt, thường là với tốc độ xấp xỉ 1%/giờ. Khi quá trình căn chỉnh tín hiệu đã đạt tới giới hạn (lượng ánh sáng thu được chuyển hoá quá 50%), đầu báo khói beam sẽ tự động báo lỗi

5. Quy trình lắp đặt đầu báo beam

Đầu báo khói beam cần được lắp đặt theo bản hướng dẫn đi kèm thiết bị. Tài liệu hướng dẫn theo tiêu chuẩn NFPA. Chúng ta có thêm thông tin quy định chung về không gian lắp đặt an toàn, bề mặt trần nhà. Và các lưu ý trong thiết kế phòng cháy khác. Đầu báo khói tia thu phát dạng beam là cặp thiết bị gồm một đầu phát và một đầu thu. 2 thiết bị này được lắp đối diện hướng mặt vào nhau. Với khoảng cách tối đa giữa hai đầu thu và phát khoảng 100m. Đầu phát sẽ chiếu ra 1 tia hồng ngoại đến đầu thu đối diện. Nếu có hoả hoạn xảy ra, khói bay lên theo quy luật tự nhiên. Che dần đường chiếu của tia hồng ngoại, làm suy giảm tín hiệu chiếu đến đầu thu. Khi tín hiệu đầu thu giảm đến ngưỡng đã được cài đặt trước. Thì đầu báo động sẽ được kích hoạt vào trạng thái có cháy trong khu vực

Đầu báo beam là đầu dò khói, sử dụng phương pháp dò khói bằng cách. Phát hiện đám khói che phủ một phần tia hồng ngoại giữa đầu phát và đầu thu theo một mức độ đã được cài đặt trước. Đầu báo khói dạng beam có nhiệt độ làm việc: 14°F – 122°F.  Phạm vi có thẻ cảnh báo cháy từ 15m chiều ngang tới khoảng xa báo khói của tia hồng ngoại là 100 mét. Thích hợp cài đặt cho các khu nhà xưởng, nhà thi đấu thể thao, kho. Thiết bị báo khói beam dễ dàng trong việc lắp đặt, đi dây, duy trì, chi phí lắp đặt khá kinh tế. Đầu thu sẽ liên tục giám sát 24/24 và phân tích cường độ các tia hồng ngoại nhận được từ đầu phát. Nếu có khói cắt ngang qua, cường độ các tia chiếu nhận được sẽ yếu dần đến ngưỡng báo động. Tín hiệu báo cháy sẽ được truyền về tủ PCCC trung tâm theo kiểu tiếp điểm khô.

6. Cách cài đặt trọn bộ cho đầu báo beam

Đầu báo khói beam là một phần trong hệ thống báo cháy và là thiết bị PCCC quan trọng. Để cảnh báo cho người và phương tiên chữa cháy có mặt sớm nhất. Nhanh chóng dập tắt đám cháy ngay từ giai đoạn đầu. Tránh để đám cháy lan nhanh. Việc lắp đặt và kết nối vào hệ thống báo cháy, vào tủ trung tâm cần có các chuyên viên thực hiện. Đảm bảo đúng quy trình của nhà sản xuất yêu cầu. Đảm bảo kỹ thuật để hệ thống hoạt động một cách nhanh, nhạy nhất khi có khói từ đám cháy bay lên

Bước 1 : Công tác chuẩn bị

Hãy đảm bảo rằng đầu báo beam và đầu thu tín hiệu đều đã được lắp đặt đúng vị trí và chắc chắn.
Hãy chắc chắn rằng không bị vật gì che chắn giữa đầu thu và đầu phát và cả hai đang nằm trên cùng một phương nằm ngang. Chú ý khi lắp đặt phải đủ số đâu thu tín hiệu cần thiết. Tùy theo khoảng cách như nhà sản xuất đã công bố. Diều quan trọng là khi cài đặt phải đúng khoảng cách hoạt động. Sử dụng đúng thiết bị bằng bộ lập trình cài đặt cầm tay. Các dây cấp nguồn và dây tín hiệu cho cả 2 đâu thu và phát đã được lắp đặt đúng.

Bước 2: Bước đầu tiên

Tháo nắp che đầu báo beam và bật nguồn điện cho thiết bị
Lấy tô vít từ tính lên công tắc từ (SW1). Sau một thời gian đèn LED màu xanh sẽ bật lên hoặc phát tín hiệu nhấp nháy. Lấy tô vít từ tính ra và để đầu báo tự cân chỉnh tự động

Lưu ý khi thao tác : Tránh để các vật khác nằm giữa đầu báo và dàu thu tín hiệu. Không tác động vật lý tạo sự ảnh hưởng tới đầu báo beam khi thiết bị đang tự đông cân chỉnh

Bước 3: Lấy vị trí gương phản xạ

Sử dụng đèn định vị laser sẽ được bật lên tự động. Kiểm tra đầu nhận tia hồng ngoại xem có chiếu đúng vào trung tâm hay không. Khi bạn đã xác định cố định được vị trí chính xác. Nới lỏng ốc vít M4 x 12 và điều chỉnh theo chiều lên và xuống cho đến khi tín hiệu laser chiếu đúng vào trọng tâm.

Lưu ý: Trong quá trình hiệu chỉnh, bộ hiển thị định hướng dẫn đến có các con số thay đổi. Đây không phải là con số biểu hiện cho mức độ mạnh yếu của tín hiệu. Nếu con số là không, có nghĩa là vị trí đặt đầu thu chưa chuẩn và cần tiếp tục điều chỉnh định vị.

Bước 4: Điều chỉnh tín hiệu

Thay đổi độ mạnh yếu cho tín hiệu, bằng cách hiệu nút chỉnh ngang – dọc. Khi đó màn hình trên thiết bị hỗ trợ cài đặt sẽ thể hiện các con số từ 1 đến 8. Đó là biên độ cho độ mạnh yếu của tín hiệu thu phát.điều chỉnh nếu đạt tới số 8 là tốt nhất. Tuy nhiên, với những khoảng không rộng và xa. thì tham số có thể từ 2 hay số 3 cũng có thể sử dụng được cho thiết bị

Chú ý: Nếu trên màn hình thiết bị hiển thị số 9. có nghĩa là khoảng cách chiếu sáng đã bị cài đặt trước đó là sai. Tắt đầu báo khói của beam đi và lập trình lại khoảng cách bằng bộ lập trình bằng tay. Khi đèn LED hiện màu xanh và không nhấp nháy nữa mà sáng liên tục. Có nghĩa là tín hiệu đang ở mức cho phép sử dụng được. Bắt chặt lại vít M4x12, và đảm bảo thiết bị đã cứng, chắc

Bước 5: Bước cuối cài đặt

Lắp lại nắp che đầu báo khói beam và xiết chặt bốn con ốc vít. Sử dụng tô vít từ tính đặt lên công tắc từ. Khi đèn LED màu xanh ngừng sáng, nhấc tô vít từ tính ra để đầu báo thiết bị kết thúc phần điều chỉnh. Và chuyển sang chế độ hoạt động thông thường thường. Lưu ý, tránh cản trở chùm tia giữa bộ phận phát và thu tín hiệu hồng ngoại

Chú ý: Khi đèn LED  nháy màu vàng và màu xanh lần lượt khoảng 3 giây. Rồi tới đèn LED màu đỏ nhấp nháy cứ 1 lần hết 3 giây. Cho biết đầu báo khói beam đã được hiệu chỉnh hoàn thiện. Để đầu báo thiết bị hoạt động cơ bản ít nhất 20 giây rồi chuyển sang bước kiểm tra tiếp theo.

Bước 6: Test trước chức năng báo khói

Cách test đầu báo Beam, sử dụng, dụng cụ test kèm theo trong hộp sản phẩm, che đi 1/2 đầu báo. Sau 30 giây đèn LED đỏ sẽ sáng lên, như vậy là báo cháy có hiệu quả hoạt động tốt. Tiếp điểm HJ1 và HJ2 sẽ di chuyển về trạng thái thường đóng (NC).  Tháo dỡ dụng cụ test ra và ngắt điện, sau 2 giây đầu báo sẽ cài đặt lại.

Bước 7: Kiểm tra lỗi

Sử dụng thiết bị kiểm tra đi kèm theo trong bộ sản phẩm, che khuất đi 1/2 đầu báo. Ngay khi đèn LED màu vàng sáng lên, thể hiện có sự cố, tiếp điểm GZ1 và GZ2 sẽ chuyển sang điều kiện thường đóng (NC).

7. Lưu ý khi chọn nơi lắp đặt đầu báo beam

Không lắp thiết bị báo khói beam ở những nơi:

Chiều cao từ mặt đát lên tới thiết bị không quá 40m.
Nơi không có trần nhà mái che trên nóc.
Chiều cao quá thấp dưới 1,5m.
Khu vực lắp đặt có nhiều bụi, hơi nước.
Nơi sạch sẽ nhưng có thể bụi bẩn vẫn bám vào thiết bị trong trường hợp đặc biệt.
Tránh nơi có nhiệt độ môi trường cao. Chú ý nhiệt độ dưới mái che nơi lắp đầu báo Không quá 50℃ khi trời nắng
Nơi không cho phép có thể bảo trì thiết bị.
Nơi lắp đặt chịu tác động bởi rung độn từ máy móc.
Vật thể cố định, di chuyển trong vòng bán kính 1m trong đường chiếu của tia sáng.
Vùng có từ trường lớn, tác động tới khả năng áng sáng

8. Việc bảo trì đầu báo beam như thế nào ?

Thông báo, đặt biển báo tới những bộ phận liên quan trong khu vực về quá trình, thời gian, địa điểm tiến hành bảo trì.
Dừng liên kết đầu dò khói beam với khỏi tủ trung tâm báo cháy để tránh báo động giả khi tiến hành bảo trì.
không nên sửa chữa hay điều chỉnh gì vào các linh kiện trong thiết bị. việc này sẽ dẫn tới ảnh hưởng về khả năng hoạt động bình thường của thiết bị. Và nhà sản xuất sẽ có căn cứ từ chối bảo hành.
Sử dụng khăn vải để lau sạch đầu báo. Không nên sử dụng các hóa chất, chất an mòn tẩy rửa.
Thông báo và gỡ biển báo sửa chữa tới những bộ phận liên quan về việc hoàn thành bảo trì. Kết nối đường dẫn của đầu báo với tủ trung tâm báo cháy. Và luôn đảm bảo rằng đầu báo đã hoạt động bình thường trở lại
Thường xuyên thực hiện bảo trì, bảo dưỡng thiết bị này ít nhất 3 - 6 tháng 1 lần

9. Điểm yếu của đầu báo beam là gì ?

Đầu beam là thiết bị báo cháy, được thiết kế để kích hoạt tín hiệu báo cháy khẩn cấp. Tuy nhiên đầu báo khói này chỉ hoạt động khi được lắp trên hệ thống báo cháy cùng với các thiết bị báo cháy khác. Việc lắp đặt thiết bị báo khói beam phải tuân theo các hướng dẫn an toàn về quy định lắp đặt của nhà sản xuất. và quy định chung về an toàn PCCC, hệ thống báo cháy tự động và các quy định khác.

Tất cả các thiết bị báo cháy, báo khói đều có hạn chế. vì hoả hoạn có thể bắt đầu và phát triển theo rất nhiều cách thức khác nhau và không thể lường trước được. Chúng ta không thể đảm bảo chắc chắn loại thiết báo khói nào sẽ phát hiện  hoả hoạn sớm nhất. Đầu báo khói beam cũng tương tự, không thể phát hiện được tất cả các loại hình hoả hoạn. thực tế thì đầu báo khói không thể phát hiện hoả hoạn trong trường hợp khói chưa đủ ngăn cách luồng tia chiếu. một vụ nổ đột ngột, rò rỉ khí gas, rò rỉ các dung dịch dễ cháy hoặc việc trẻ em bất cẩn khi dùng nguồn lửa, nguồn nhiệt. Khi lắp thiết bị báo khói ở những nơi thoáng gió, thì nguy cơ báo khói, báo cháy sẽ chậm. Vì luồng gió sẽ thổi khói sang mọi hướng, làm loãng khói, trước khi khói kịp tiếp cận đầu báo.

10. Mua đầu báo beam Trung Quốc có đảm bảo không ?

Khi nói tới đầu báo beam là nhiều người nghĩ ngay tới nguồn gốc xuất xứ của đèn. Nghĩ ngay tới chất lượng không cao từ sản phẩm. Điều này đúng với các sản phẩm trôi nổi, hàng nhái, hàng giả thương hiệu vẫn có bán trên thị trường. Hiện nay trên mạng xã hội vẫn có rao bán với giá khá rẻ. Nhưng không cung cấp được thông tin, nguồn gốc sản phẩm và tem kiểm định đủ tiêu chuẩn chất lượng. hiện nay chúng tôi cung cấp nhiều hãng sản xuất như : Đầu báo beam tanda, đầu báo khói beam hochiki, đầu báo beam GST, đầu báo beam nittan ... Với chất lượng chính hãng và giá cả tốt nhất thị trường. Ngoài ra chúng tôi còn cung cấp dịch vụ lắp đặt tại cơ sở cho quý khách và bảo hành, bảo trì theo định kỳ

Thực tế thì đa số các đầu báo cháy dạng beam hiện nay đều được nhập từ Trung Quốc. Nhưng các sản phẩm nhập chính hãng, có đầy đủ CO, CQ. Khi về tới Việt Nam lại được đang ký, kiểm định. Và dán tem của cơ quan kiểm định phòng cháy chữa cháy. Các sản phẩm được các nhà cung cấp PCCC uy tín bán ra. Thì chất lượng, tiêu chuẩn và mọi chế độ bảo hành bảo trì đầy đủ. Nói tóm lại là mua hàng cần tìm sản phẩm nhập chính hãng. Nơi bán là cty PCCC uy tín, chuyên nghiệp lắp đặt, thi công thì chúng ta yên tâm. Không nhất thiết là hàng Trung Quốc là kém chất lượng. Đây là quan điểm sai lầm mà nhiều khách hàng lầm lẫn

11. Tìm nhà cung cấp đầu báo beam giá tốt ở đâu ?

Việc cung cấp và lắp đặt đầu báo beam hiện nay khá đơn giản nhưng cần lắp đặt đúng bản vẽ thi công phòng cháy. Việc này thường được các nhà cung cấp thiết bị PCCC thi công chung với các hệ thống phòng cháy chữa cháy khác. Hiện nay PCCC Hoàng Nhật Hưng nhận thi công mọi hệ thống. Và cung cấp các loại đèn chiếu sáng sự cố, thuốc hàn hoá nhiệt, cáp đồng trần chống sét và chữa cháy khác trong đó có đèn exit. Chúng tôi đảm bảo có giá thành tốt nhất, lắp đặt ngay tại công trình. Và thực hiện bảo hành, bảo trì chu đáo cho mỗi thiết bị thoát nạn exit
